鍛鋼截止閥當前位置：首頁 > 鍛鋼截止閥
 |
 |
 |
自密封鍛鋼截止閥有三種閥蓋設計，一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
標準材質明細表

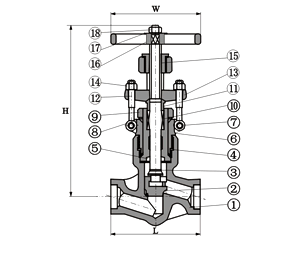

序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
A105 | A182F22 | A182F304 | A182F316(L) | ||
1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 閥瓣 | A276420 | A276304 | A276304(L) | A276F316(L) |
3 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
4 | 密封圈 | A182F304L | A182F316L | ||
5 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316L |
6 | 閥蓋 | A105 | A182F22 | A182F304(L) | A182F316(L) |
7 | 銷釘 | A276420 | A182F304 | ||
8 | 墊圈 | A105 | A182F22 | A182F304(L) | A182F316(L) |
9 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
10 | 填料 | 柔性石墨 | ＰＴＦＥ | ||
11 | 填料壓套 | A2７6420 | A182F304 | ||
12 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
13 | 填料壓板 | A216WCB | A351CF8 | ||
14 | 螺母 | A194 2H | A1944 | A1948 | A1948M |
15 | 閥桿螺母 | A276 410 | |||
16 | 手輪 | A197 | |||
17 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
18 | 油嘴 | 銅 | |||
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H(開) | 333 | 333 | 333 | 408 | 408 | 524 | |
W | 160 | 160 | 180 | 200 | 250 | 280 | |
重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
浙江以法他閥門有限公司專業生產鍛鋼閥門,鍛鋼閘閥,鍛鋼截止閥產品廣泛應用于石油、化工、冶金、電力、軍工、造紙、及工程配套行業，愿與天下有識之士一起，為中國閥門工業的騰飛和進步做出更大的貢獻！
